摘要：目前，國際電工委員會IEC標準做了大量工作，已形成較為完整的標準體系。只有熟悉繼電保護及自動化設備的電磁兼容的標準和技術要求，了解電磁兼容標準發展的動向，才能針對電磁兼容的新要求，采取相應措施降低電磁發射限值并提高抗干擾能力，保證繼電保護及自動化設備的品質，做好與國際接軌的工作。

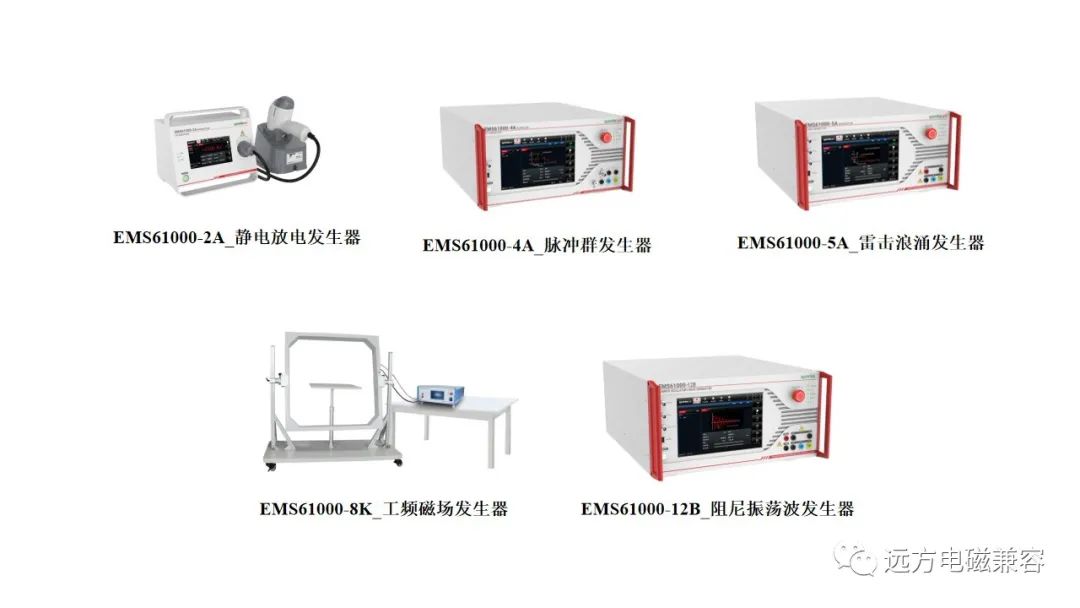

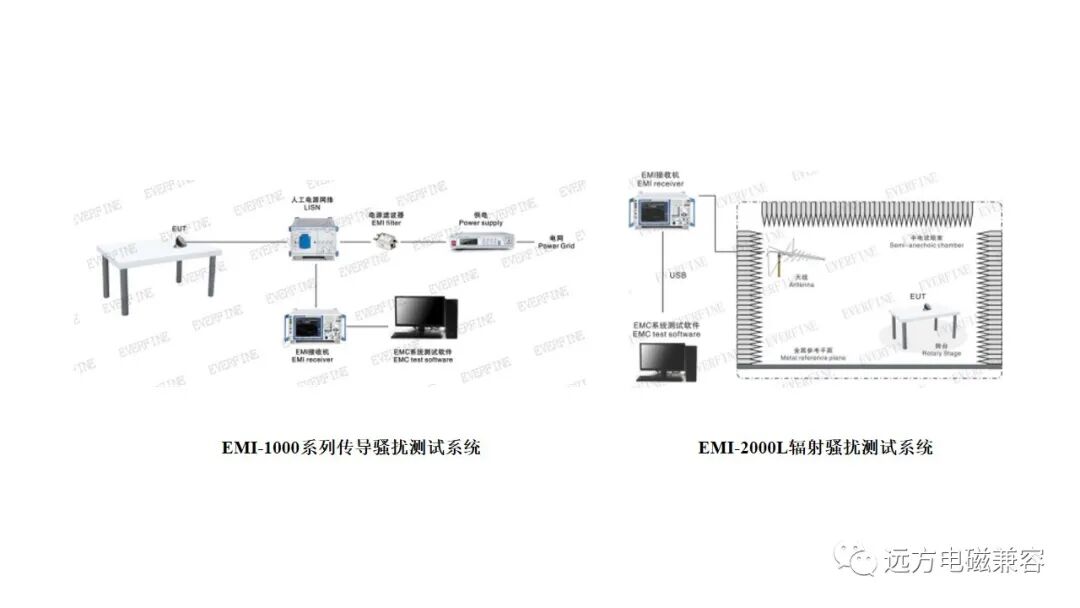

關鍵詞：繼電保護及自動化設備;電磁兼容;標準;發展中圖分類號：TP11 文獻標識碼：A 文章編號：1003-9767(2010)02-0060-011. 繼電保護及自動化設備電磁兼容標準目前，我國已擁有1000kV電壓登記交流輸電線路、±800kV電壓等級直流輸電線路和單機容量超過600MW的發電機組。為了確保電力系統運行的安全和可靠，保證電力的供應，要求繼電保護及自動化設備具備動作速度快、靈敏度高和可靠性好的功能，國際電工委員會IEC標準TC95技術委員會成立了專門電磁兼容研究的工作組，在研究電磁兼容技術的基礎上，結合量度繼電器及裝置自身工作的特點和國際電工委員會IEC標準TC77技術委員會及CISPR技術委員會制定基礎標準發展的動向，編制了適用于繼電保護產品的電磁兼容標準體系并不斷進行更新標準的內容。最新所頒布的標準有一項通用標準、一項電磁發射標準和七項抗擾度標準。2. 繼電保護及自動化設備的電磁兼容標準的介紹2.1 GB/T 14598.20-2007/IEC60255-26:2004《量度繼電器和保護裝置的電磁兼容要求》2.1.1繼電保護裝置的端口根據不斷推新的繼電保護裝置和功能的發展，在IEC60255-26:2004中，提出了繼電保護裝置應有五種端口，這些端口是1)外殼端口:通過繼電保護裝置的實際邊界輻射或傳導電磁場的界面接口。2)通信端口:連接到繼電保護裝置并用來傳送低能量、弱電信號的通信和/或控制系統的界面接口。3)電源端口:繼電保護裝置的交流電源、直流輔助電源的輸人界面接口。4)功能接地端口:為了繼電保護裝置電氣安全，從設備上的端子接到地的一個界面接口。①電磁發射限值:規定了頻率為30~230MHz和230~1000MHz兩個頻率范圍的輻射發射限值;②抗擾度試驗:規定了射頻電磁場輻射抗擾度和靜電放電抗擾度試驗的試驗等級。①電磁發射限值:規定了頻率為0.15~O.5MHz、0.5~5MHz和5~30MHz三個頻率范圍內的傳導發射限值得;②抗擾度試驗:規定了射頻場感應的傳導抗擾度、電快速瞬變脈沖群抗擾度、1MHz(100kHz)脈沖群抗擾度、浪涌抗擾度、直流輔助激勵量中斷抗擾度試驗的試驗等級。3. 抗擾度試驗標準的發展新標準的版本為GB/T 1 7 6 2 6 . 2 - 2 0 0 6 ， 它替代了GB/T17626.2-1998。1)修改了不接地產品直接施加放電的試驗方法不接地產品在第二次施加靜電放電電壓時，由于當前一次放電施加的電荷沒有小時可要造成在被試產品上電荷累積，使被試產品上電壓為試驗電壓的增高一倍，這種累積效應隨著試驗次數的增多而增大;當試驗電壓增大使放電電能增大，以高能量在絕緣擊穿電壓處放電。由于這種狀態的存在，因此試驗方法上規定在每次實驗時應消除被試產品上的電荷。新標準規定對水平耦合板放電應在水平方向?qū)ζ溥吘壥┘印?/span>3)新標準還修改試驗結果的評價方法和試驗報告的要求。3.2射頻電磁場輻射抗擾度試驗變化的內容有：在試驗設備中“場的校準”方面增加了發射天線位置、被試產品表面(》1.5x1.5m)大小等狀態下的校準方法以及“恒定場強”和“恒定功率”的校準方法;在試驗配置方面增加了人身攜帶設備的布置;試驗程序中增加了對已調幅載波駐留時間的規定;對試驗結果評定和試驗報告也有新的規定;同時對附錄的內容也有變化。3.3阻尼振蕩波抗擾度試驗(GB/T 17626.12-1998)對于IEC61000-4-18:2006阻尼振蕩波抗擾度試驗中以提出了振蕩波的頻率為100kHz及1MHz,3MHz,10MHz、及30MHz兩類，試驗電壓對于100kHz及1 MHz要進行共模試驗和差模試驗，試驗電壓和IEC61000-4-12:1995規定的相同;對于3MHz, 10MHz及30MHz只進行共模試驗，試驗電壓等級有4等級和X級，4個等級的試驗電壓分別為0.5kV、1kV、2kV、4kV。3.4快速瞬變抗擾度試驗(IEC61000-4-4:2004)該試驗的試驗電壓等級規定也有變化，主要是快速瞬變?cè)囼?yàn)波形重復率均為5kHz或100kHz。抗擾度試驗內容的增加應引起關注，新增的內容大都在低頻范疇內。許多是由于電源質量的變壞而產生的，如諧波、諧間波的影響，電壓的波動，電源頻率的變化，三相電壓的不平衡以及電壓暫降、中斷等。
[1] GB/T 14598.10-2007/IEC60255-22-4:2002.電氣繼電器第22-4部分.量度繼電器和保護裝置的騷擾試驗電快速瞬變脈沖群抗擾度試驗[2] GB/T 14598.19-2007/1EC60255-22-7:2003.電氣繼電器第22-7部分.量度繼電器和保護裝置的騷擾試驗工頻抗擾度試驗[3] GB/T 14598.20-2007/1EC60255-26:2004.量度繼電器和保護裝置的電磁兼容要求
