PF6000 電功率分析儀
高等工業級電功率分析儀，0.03%測量精度
典型應用場景

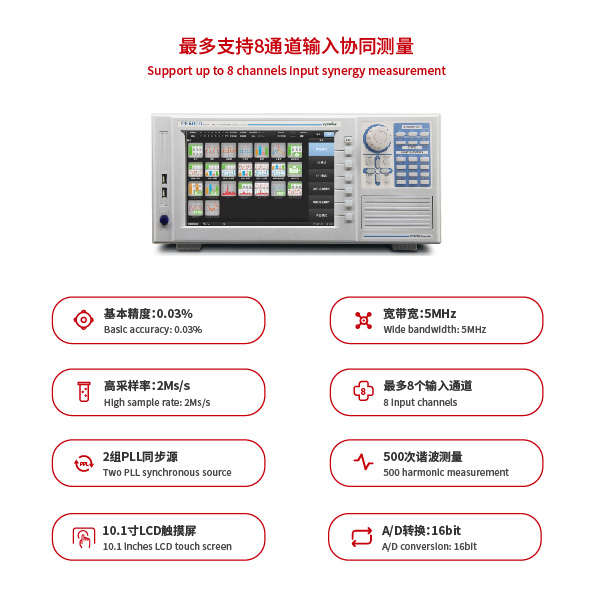

PF6000電功率分析儀是一款高精度、高采樣率、寬帶寬、多功能的功率分析儀，功率測量精度達到0.03%。可為電動汽車、軌道交通、光伏、風電、電機、變頻器、燃料電池和開關電源等多種產品的開發和測試提供幫助，提高產品研發和生產測試效率。
主要特點
一、人性化設計、優質操作體驗
10.1英寸彩色LCD全觸屏界面，1280*800高像素，支持外接鼠標和鍵盤，操作方便、易于觀察。

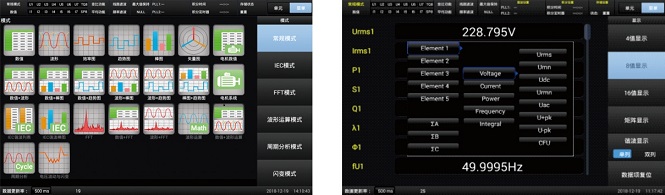

二、多樣化數據顯示方式
多種數據顯示方式包括數值、波形、效率圖、趨勢圖、棒圖和矢量圖顯示等，組合顯示使得測量結果更加直觀明了；數值顯示可自定義，滿足個性化需求。
三、寬帶寬，高穩定性
帶寬高達5MHz，完全滿足高速開關信號的測量。高速測量模塊采用高頻高穩定度的傳感器，有效保證電流高頻性能。同時應用電壓電流自動頻響補償技術，增強并保證高頻信號測量時電壓、電流的高精度測量。
四、FPGA處理器
功率測量與電機測量單元均配備高速高性能的FPGA處理器，執行多路同步時鐘控制，極大提高了信號采樣與數據處理，保證所有采樣數據無遺漏實時運算，還原信號真實性。
五、采樣頻率智能切換
實時監測并分析被測信號源的信號頻率，智能切換合適的采樣頻率進行信號采樣。

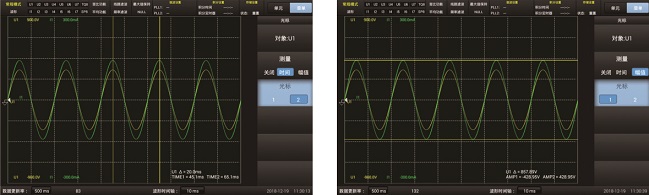

六、光標測量
支持通過移動光標，測量波形上光標點的值。
七、數據存儲/調出/回放
支持測量數據和測量配置存儲和觸發存儲，可通過PC軟件讀取調用；支持歷史數據及波形在本機或PC軟件上進行回放，回放速度可調。特有的高速采樣模式，最高可實現1ms數據存儲間隔。
八、豐富的通訊接口及智能PC軟件
標配USB、LAN接口，另可選配CAN、RS-232、GP-IB，以供客戶根據實際情況選擇。專用應用軟件，快速配置測量參數，獲取測量數據和波形。
主要技術指標
| 型 號 | PF6000 |
| 輸入單元 | Element1~Element8 可選配，任意單元均可選配電機測試單元 |
| 基本精度 | 0.03%rdg+0.05%rng |
| 電壓測量量程 | CF=3:1.5/3/6/10/15/30/60/100/150/300/600/1000/1500[V] |
| 電流輸入單元 | 2A/5A/20A/30A/50A 輸入單元可選 |
| 電流測量量程 | 5A輸入單元為例：10m/20m/50m/100m/200m/500m/1/2/5[A] |
| 外部電流傳感器輸入 | 50m/100m/200m/500m/1/2/5/10[V |
| 頻率測試范圍 | DC,0.1Hz~1MHz, 帶寬：5MHz(-3dB, 典型值) |
| 電壓瞬時最大允許輸入值(≤1s) | 4.5kVpk和3kVrms 中取較小值 |
| 電流瞬時最大允許輸入值(≤1s) | 5A輸入單元為例：15Apk和10Arms中取較小值 |
| 電壓連續最大允許輸入值 | 電壓：3kVpk和2kVrms中取較小值 |
| 電流連續最大允許輸入值 | 5A輸入單元為例：10Apk和7Arms中取較小值 |
| 量程切換 | 固定/自動量程可選；各輸入單元可獨立設置量程 |
| 采樣率 | 2Ms/s |
| 線路濾波器 | OFF,500Hz,5.5kHz、50kHz、0.1kHz~100kHz 步進為0.1KHz |
| 頻率濾波器 | OFF 、ON |
| 諧波次數 | 500 |
| A/D 轉換器 | 分辨率：18bit; 電壓、電流輸入同時轉換 |
| 數據更新率 | 10ms~20s 可選，或高速模式下最高1ms, 并支持自定義 |
