PCR-W系列 高性能可編程交直流電源
支持CSV格式的波形數據文件導入 能輕松模擬各種任意波形輸出
典型應用場景
PCR-W系列高性能可編程交直流電源，具備AC、DC、AC+DC等多種輸出模式，輸出頻率范圍可達1.0~500Hz，能輕松模擬各種任意波形輸出，支持CSV波形數據文件導入，可對供電線路進行干擾仿真，同時具有電壓、電流諧波測試及分析功能，為產品提供基于IEC61000-4系列標準的多種模擬測試環境，滿足不同行業的需求，廣泛應用于家電、電力電子、新能源、航空電子、IEC標準測試等多個領域。
主要特點
一、AC、DC、AC+DC三種輸出模式
PCR電源可不僅可單獨輸出交流（AC）、直流電（DC），還能交/直流（AC+DC）混合輸出，適合交/直流伺服電機、工頻變壓器偏置等多種應用場景。

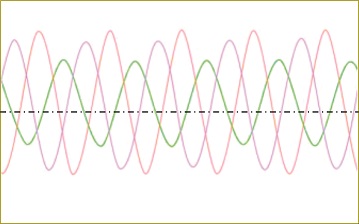

二、單相、三相輸出模式切換
PCR-6000W，PCR-12000W具備單相/三相模式切換功能，可獨立控制相位和電壓，適用于模擬三相不平衡、三相諧波不平衡等多種測試。

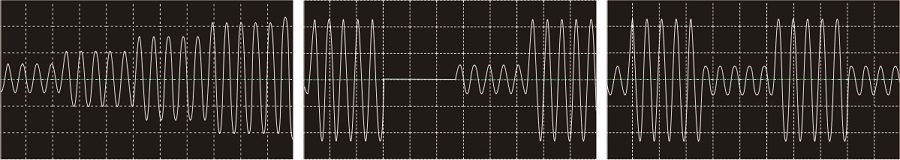

三、任意波形編輯
集成LIST、STEP、線路仿真（Simulate）等模式功能，直接任意編輯波形輸出，可模擬多種電源瞬間斷電、突波、陷波、緩升、緩降等特性的變化，為電子產品性能和功能的驗證提供多種類型的電源輸入。

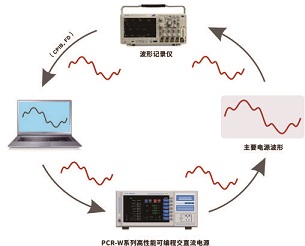

四、市電波形模擬
由于用電設備，經常會受到市電供電影響?？赏ㄟ^功率分析儀或示波器記錄的市電波形數據，如CSV、txt、Excel等格式文件，直接導入PCR電源，簡化波形編輯工作，還原真實的市電波形，提高產品對市電電壓變化等抗干擾測試。

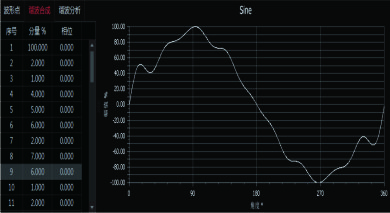

五、諧波合成及分析
擁有強大的諧波模擬能力，可生成諧波抗干擾度測試所需的電壓波形，支持用戶自定義各次諧波幅值和輸出特定的諧波，最多可編輯50次諧波。

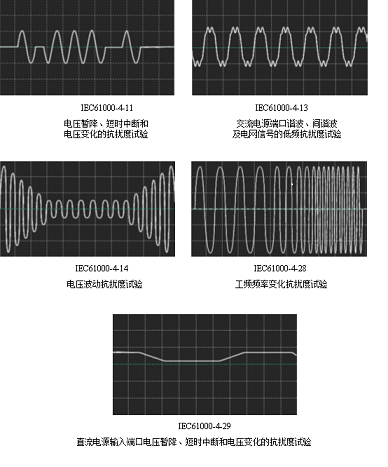

六、IEC標準特性波形的輸出（專業版）
可模擬多種IEC標準特性的電網輸出波形，適用于電子設備研發等測試需求。包括IEC61000-4-11、IEC61000-4-13、IEC61000-4-14、IEC61000-4-28、IEC61000-4-29等。
主要技術指標
| 型 號 | PCR1000W | PCR2000W | PCR4000W | PCR6000W | PCR8000W | PCR12000W |
| 額定輸入 | ||||||
| 電壓 | AC 85V~260V | |||||
| 頻率 | 1φ,50 Hz/60Hz | |||||
| 功率因數 | 0.94 | |||||
| 額定輸出AC模式 | ||||||
| 電壓 | 1V~150V;2V~300V(150V/300V檔) | |||||
| 最大電流 | 10A/5A | 20A/10A | 40A/20A | 20A/10A Total:60A/30A | 80A/40A | 40A/20A Total:120A/60A |
| 最大電流對應量程 | 150V/300V | |||||
| 相數 | 1φ | 1φ | 1φ | 1φ or 3φ | 1φ | 1φor 3φ |
| 最大功率容量 | 1000VA | 2000VA | 4000VA | 6000VA | 8000VA | 12000VA |
| 最大峰值電流 | 最大電流(RMS)的4倍 | |||||
| 頻率 | 1.0Hz~500.0Hz(特殊可定制1kHz) | |||||
| 額定輸出DC模式，AC+DC | ||||||
| 電壓 | 1.4~212V/2.8~424V(150V量程/300V量程) | |||||
| 最大電流 | 5.0A/2.5A | 10A/5A | 20A/10A | 30A/15A | 40A/20A | 60A/30A |
| 功率容量 | 500VA | 1000VA | 2000VA | 3000VA | 4000VA | 6000VA |
| 直流電壓紋波 | (5Hz~1MHz)0.15Vrms | |||||
| 電壓穩定度 | ≤0.1% | |||||
| 電壓輸出準確度 | ≤1%設定值+0.2V | |||||
| 頻率穩定度 | ≤0.03%讀數+0.1Hz | |||||
| 輸出頻率準確度 | ≤0.016%設定值+0.01Hz | |||||
| 電壓總失真 | 40.0Hz~65.0Hz:≤0.2%;65.1Hz~500.0Hz:≤0.3%(500.1Hz~1000.0Hz:≤0.5%) | |||||
| 暫態反應時間 | <60μs | |||||
| 負載效應 | ≤0.2%+0.2V | |||||
| 源電壓效應 | ≤0.1% | |||||
| 電源效率 | ≥75% | |||||
| 測量 | ||||||
| 電壓量程 | 75V/150V/300V | |||||
| 電壓分辨率 | 0.1V | |||||
| 電壓基本精度 | 0.2%讀數+0.1%量程+1個字 | |||||
| 電流量程 | 0.5A/1A/2A/5A/10A | 1A/2A/5A/10A/20A | 2A/5A/10A/20A/40A | 5A/10A/25A/50A/100A | 5A/10A/20A/40A/80A | 7A/15A/30A/60A/120A |
| 電流分辨率 | 0.001A(0~9.999A)0.01A(10A~99.99A) | |||||
| 電流基本精度 | 0.2%讀數+0.1%量程+1個字 | |||||
| 功率分辨率 | 0.1W(0.1W~999.9W);1W(1000W以上) | |||||
| 功率基本精度 | 0.3%讀數+0.2%量程+1個字 | |||||
| 通用特性 | ||||||
| 遠程輸出信號 | 測試通過、測試失敗、測試中 | |||||
| 同步信號輸出 | 輸出5V電平 | |||||
| 保護功能 | 短路、過流、過壓、過功率、過熱 | |||||
| 接 口 | RS232/RS485/網口(可選)、遠程采樣 | |||||
| 模擬輸入 | DC:-5V~+5V | AC:0~5V | ||||
